چگونه یک دستگاه جوش لیزری میز دوار چرخش میز و جوش لیزر را همگام می کند؟

سلام! به‌عنوان تامین‌کننده دستگاه‌های جوش لیزری روتاری میز، اغلب از من سؤال می‌شود که چگونه این دستگاه‌های سرد چرخش میز و جوش لیزر را هماهنگ می‌کنند. این یک موضوع بسیار جذاب است و من هیجان زده هستم که تمام جزئیات را با شما به اشتراک بگذارم.

ابتدا اجازه دهید اجزای اصلی دستگاه جوش لیزری میز دوار را درک کنیم. شما میز چرخشی را دارید که سکویی است که قطعه کار در آن قرار می گیرد. این میز می تواند با سرعت ها و زوایای مختلف بچرخد و امکان قرارگیری دقیق قسمتی که باید جوش داده شود را فراهم می کند. سپس سیستم جوش لیزری وجود دارد که یک پرتو لیزر پرانرژی تولید می کند تا مواد را ذوب کرده و به هم جوش دهد.

بنابراین، چگونه این دو بخش در هماهنگی کار می کنند؟ خوب، همه چیز به ترکیبی از سخت افزار و نرم افزار برمی گردد.

همگام سازی سخت افزار

در بخش سخت افزاری، چندین عنصر کلیدی وجود دارد که نقش مهمی در هماهنگ سازی چرخش میز و جوش لیزری دارند.

رمزگذارها

رمزگذارها مانند چشمان سیستم هستند. آنها به میز چرخشی متصل هستند و مسئول ارائه بازخورد در زمان واقعی در مورد موقعیت و سرعت میز هستند. دو نوع اصلی رمزگذار وجود دارد: افزایشی و مطلق.

انکودرهای افزایشی با چرخش جدول یک سری پالس تولید می کنند. با شمارش این پالس ها، سیستم کنترل می تواند تعیین کند که میز تا کجا و با چه سرعتی چرخیده است. از سوی دیگر، رمزگذارهای مطلق، یک کد دیجیتال منحصر به فرد برای هر موقعیت از جدول ارائه می دهند. این بدان معنی است که سیستم کنترل می تواند فوراً موقعیت دقیق جدول را بدون نیاز به شمارش پالس ها از یک نقطه مرجع بداند.

سیگنال های رمزگذار به واحد کنترل دستگاه ارسال می شود. سپس این واحد از این اطلاعات برای هماهنگ کردن عملکرد سیستم جوش لیزری استفاده می کند. به عنوان مثال، اگر میز با سرعت خاصی در حال چرخش باشد، واحد کنترل می تواند فرکانس و مدت پالس های لیزر را تنظیم کند تا اطمینان حاصل شود که جوشکاری در هر موقعیت به طور دقیق انجام می شود.

سرو موتورز

موتورهای سروو برای هدایت چرخش میز دوار استفاده می شوند. این موتورها بسیار دقیق هستند و می توان آنها را بسیار دقیق کنترل کرد. واحد کنترل بر اساس اطلاعات دریافتی از رمزگذار سیگنال ها را به سروو موتور ارسال می کند. اگر میز نیاز به افزایش سرعت، کاهش سرعت یا توقف در یک موقعیت خاص داشته باشد، سروو موتور مطابق با آن پاسخ می دهد.

سروو موتور نیز مکانیزم بازخورد مخصوص به خود را دارد. می تواند موقعیت و سرعت واقعی شفت موتور را حس کرده و آن را با مقادیر دلخواه ارسال شده توسط واحد کنترل مقایسه کند. در صورت وجود اختلاف، موتور عملکرد خود را برای تصحیح خطا تنظیم می کند. این سیستم کنترل حلقه بسته تضمین می کند که میز دقیقاً همانطور که برای فرآیند جوشکاری لازم است می چرخد.

همگام سازی نرم افزار

علاوه بر سخت افزار، نرم افزار نیز نقش حیاتی در هماهنگ سازی چرخش میز و جوش لیزری دارد.

نرم افزار کنترل ماشین

نرم افزار کنترل دستگاه مغز دستگاه جوش لیزری روتاری میز می باشد. این به اپراتور اجازه می دهد تا فرآیند جوشکاری شامل سرعت چرخش میز، موقعیت پرتو لیزر و پارامترهای جوشکاری مانند توان، مدت زمان پالس و فرکانس را برنامه ریزی کند.

این نرم افزار اطلاعات انکودرها و سروو موتورها را در نظر می گیرد و از الگوریتم هایی برای محاسبه زمان بندی بهینه برای پالس های لیزر استفاده می کند. به عنوان مثال، اگر میز با سرعت بالایی در حال چرخش باشد، نرم افزار ممکن است لیزر را طوری تنظیم کند که بیشتر شلیک کند تا از جوشکاری مداوم و یکنواخت اطمینان حاصل شود.

برنامه ریزی مسیر جوشکاری

یکی دیگر از جنبه های مهم نرم افزار برنامه ریزی مسیر جوشکاری است. اپراتور می تواند مسیری را که پرتو لیزر باید بر روی قطعه کار طی کند تعریف کند. سپس نرم افزار این مسیر را به یک سری دستورات برای میز دوار و سیستم جوش لیزری ترجمه می کند.

همانطور که جدول می چرخد، نرم افزار به طور مداوم موقعیت پرتو لیزر را برای مطابقت با مسیر برنامه ریزی شده به روز می کند. این تضمین می کند که جوشکاری دقیقاً در جایی که مورد نیاز است انجام می شود، حتی اگر قطعه کار شکل پیچیده ای داشته باشد.

واقعی - برنامه های کاربردی و مزایای جهان

همگام سازی چرخش میز و جوش لیزری کاربردهای زیادی در دنیای واقعی دارد.

صنعت خودرو

در صنعت خودرو از دستگاه های جوش لیزری روتاری میز برای جوش دادن اجزای مختلف مانند قطعات موتور، اجزای انتقال و پانل های بدنه استفاده می شود. توانایی همگام سازی چرخش میز و جوش لیزری امکان جوشکاری با دقت بالا را فراهم می کند که برای اطمینان از ایمنی و عملکرد وسایل نقلیه بسیار مهم است.

صنعت الکترونیک

برای صنعت الکترونیک، از این ماشین ها برای جوش دادن قطعات کوچک و ظریف مانند برد مدارها و کانکتورها استفاده می شود. هماهنگ سازی دقیق تضمین می کند که جوشکاری بدون آسیب رساندن به اجزای اطراف انجام می شود، که برای عملکرد دستگاه های الکترونیکی ضروری است.

صنعت طلا و جواهر

در صنعت جواهرسازی، دستگاه های جوش لیزری روتاری میز یک تغییر دهنده بازی هستند. می توان از آنها برای تعمیر و ساخت جواهرات پیچیده استفاده کرد. چرخش هماهنگ میز امکان جوشکاری دقیق و دقیق را فراهم می کند، که برای کار با فلزات گرانبها و سنگ های قیمتی عالی است. اگر شما علاقه مند به یکجوشکار لیزری برای تعمیر جواهرات با سی سی دی، ما چند گزینه عالی در دسترس داریم.

سایر دستگاه های جوش لیزری مرتبط

ما به غیر از دستگاه جوش لیزری روتاری میز، انواع دیگری از دستگاه های جوش لیزری را نیز ارائه می دهیم.

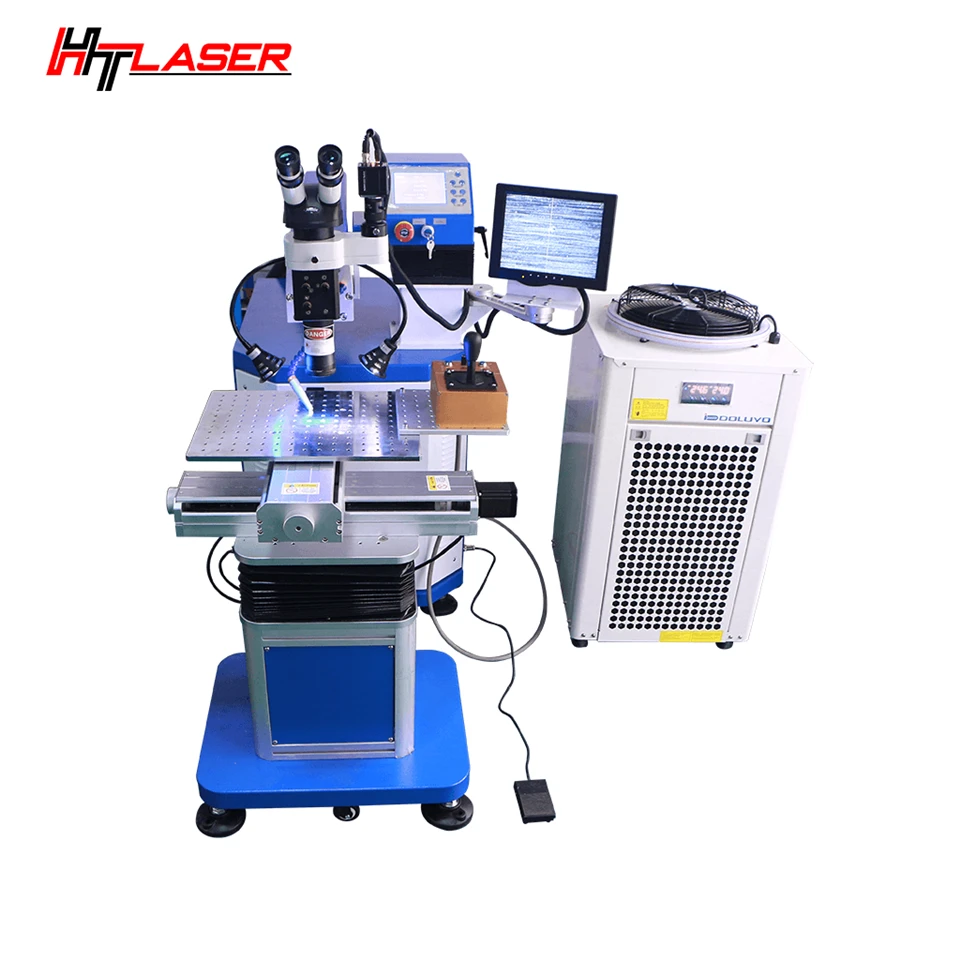

دستگاه جوش لیزری قالب

مادستگاه جوش لیزری قالببرای تعمیر و اصلاح قالب ها طراحی شده است. این می تواند وظایف جوشکاری با دقت بالا را انجام دهد و اطمینان حاصل کند که قالب ها به سرعت و کارآمد به حالت اولیه خود باز می گردند.

سیستم جوش لیزری بازویی Cantilever

اینسیستم جوش لیزری بازویی Cantileverیک گزینه همه کاره برای کاربردهای مختلف جوشکاری است. این منطقه کار بزرگی را ارائه می دهد و به راحتی می توان آن را متناسب با اندازه ها و شکل های مختلف قطعه کار تنظیم کرد.

نتیجه گیری

در نتیجه، هماهنگ سازی چرخش میز و جوش لیزری در دستگاه جوش لیزری روتاری میز یک فرآیند پیچیده اما بسیار موثر است. این قدرت اجزای سخت افزاری مانند رمزگذارها و موتورهای سروو را با الگوریتم های نرم افزاری هوشمند ترکیب می کند تا از جوشکاری دقیق و کارآمد اطمینان حاصل کند.

اگر به دنبال دستگاه جوش لیزری روتاری میز یا هر یک از محصولات جوش لیزری دیگر ما هستید، خوشحال می‌شویم نظر شما را بشنویم. چه در خودروسازی، الکترونیک، جواهرات یا هر صنعت دیگری فعالیت می کنید، دستگاه های ما می توانند راه حل های جوشکاری با کیفیتی را که شما نیاز دارید ارائه دهند. دریغ نکنید که برای مشاوره تماس بگیرید و در مورد اینکه چگونه می توانیم نیازهای خاص شما را برآورده کنیم بحث کنیم.

مراجع

• "جوشکاری لیزری: اصول و کاربردها" نوشته جان سی یون
• کتاب «راهنمای کنترل حرکت» نوشته پیتر نچتوی
